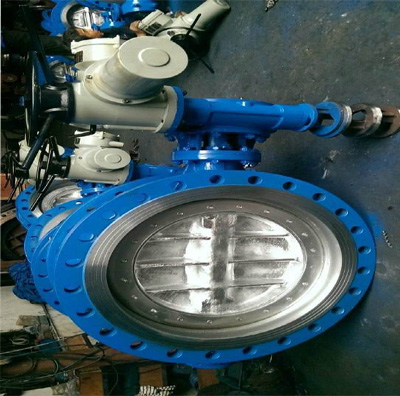

三维偏心结构电动蝶阀结构性能

电动蝶阀采用三维偏心结构，蝶板为软硬层叠式金属片，具有金属硬密封和弹性密封的双重优点。具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。采用软硬层金属片层叠成，通过高精度机械加工成形，嵌装在蝶板上与阀座吻合，具有金属密封和弹性密封的双重优点，无论在低温和高温情况下，均具有优良的密封性能。安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格，严密性试验时，试验压力为公称压力的1.1倍。  密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点，碟板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长，大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。细心核对阀门运用情况能否与其功能规范相符，查看阀门通道及密封面能否有杂物，并及时铲除，开箱后阀门要及时装置，请勿随意松动阀门上的任何紧固螺钉或螺母。处于完全开启位置时，因此通过电动蝶阀所产生的压力降很小，故具有较好的流量控制特性。蝶阀有弹密封和金属的密封两种密封型式。弹性密封阀门，密封圈可以镶嵌在阀体上或附在蝶板周边，如果要求蝶阀作为流量控制使用，主要的是正确选择阀门的尺寸和类型。
